Claw44ビルドガイド:ファームウェア

(ProMicro付属キットご購入の方)

  • キットに付属のProMicroにファームウェアが書き込まれているため、そのまま使用できます。
  • ひとまずこの手順をスキップもできますが、自分好みのキーマップにカスタマイズできるように環境構築しておくことをオススメします。

知っておきたいこと

  • QMK Firmwareというオープンソースライブラリを使用しています

書き込み環境の構築

書き込み

  • ProMicroをUSBで接続してください
  • ビルド
    • コマンド実行
make claw44:default
  • 書き込み
    • コマンド実行
make claw44:default:avrdude
  • 下記のように、"..."と出てきたら、
Checking file size of claw44_rev1_default.hex                                                       [OK]
 * The firmware size is fine - 20168/28672 (8504 bytes free)
Detecting USB port, reset your controller now....

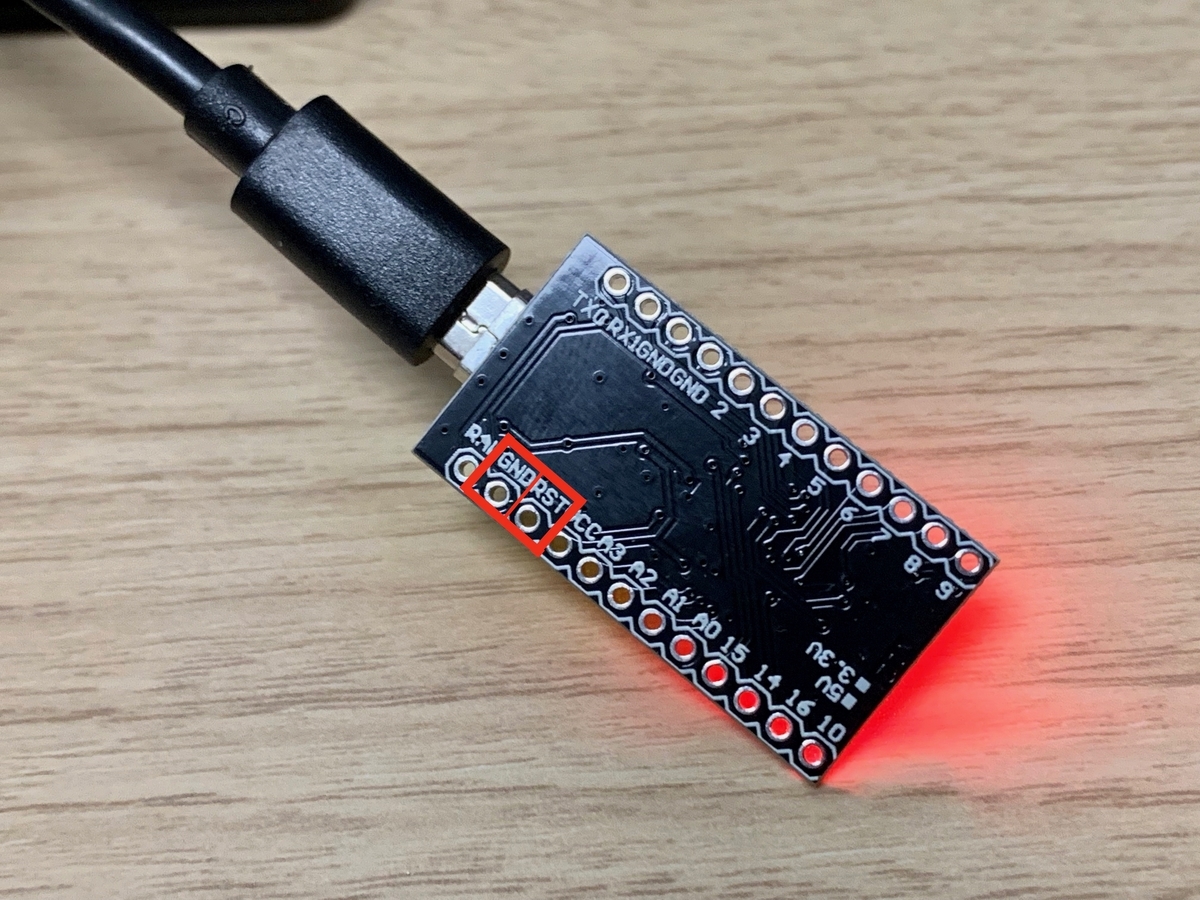

  • 画像のGNDとRSTと書かれている下の丸同士をピンセットなどでショートさせてください。 f:id:yfuku:20190402072348j:plain
  • ProMicroをキーボードに組み込み済みの場合は、リセットスイッチを2回押してください。
  • 下記のように表示されれば書き込み成功です
Device /dev/tty.usbmodem146201 has appeared; assuming it is the controller.
Waiting for /dev/tty.usbmodem146201 to become writable.

Connecting to programmer: .
Found programmer: Id = "CATERIN"; type = S
    Software Version = 1.0; No Hardware Version given.
Programmer supports auto addr increment.
Programmer supports buffered memory access with buffersize=128 bytes.

Programmer supports the following devices:
    Device code: 0x44

avrdude: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0x1e9587 (probably m32u4)
avrdude: NOTE: "flash" memory has been specified, an erase cycle will be performed
         To disable this feature, specify the -D option.
avrdude: erasing chip
avrdude: reading input file ".build/claw44_rev1_default.hex"
avrdude: input file .build/claw44_rev1_default.hex auto detected as Intel Hex
avrdude: writing flash (20168 bytes):

Writing | ################################################## | 100% 1.54s

avrdude: 20168 bytes of flash written
avrdude: verifying flash memory against .build/claw44_rev1_default.hex:
avrdude: load data flash data from input file .build/claw44_rev1_default.hex:
avrdude: input file .build/claw44_rev1_default.hex auto detected as Intel Hex
avrdude: input file .build/claw44_rev1_default.hex contains 20168 bytes
avrdude: reading on-chip flash data:

Reading | ################################################## | 100% 0.18s

avrdude: verifying ...
avrdude: 20168 bytes of flash verified

avrdude: safemode: Fuses OK (E:FB, H:D8, L:FF)

avrdude done.  Thank you.

ビルドガイド に戻る
